液晶显示器灯管更换图解

显示屏红屏后还闪烁，显示无信号,能显示信号图面说明驱动板屏分是正常的.

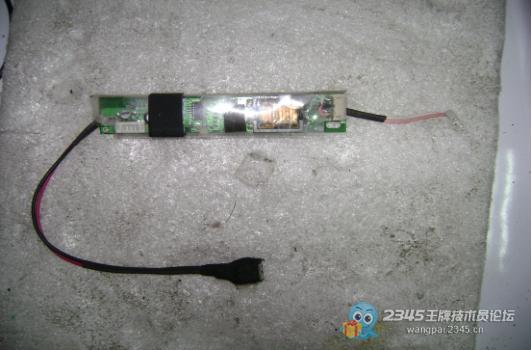

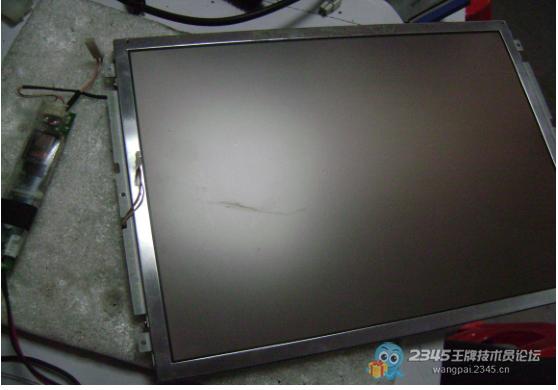

　　把显示外壳给拆开,把驱动板跟一体板拿走只留下屏.然后拿出我的神器灯管测试工具( 这只是哥改装的一个单灯高压板).高压板接口处的 12V 用一个 DC 接头焊上,灯管接口处再焊上根小口的延长线,这样大口小口的灯管我都能用这个东东去测试

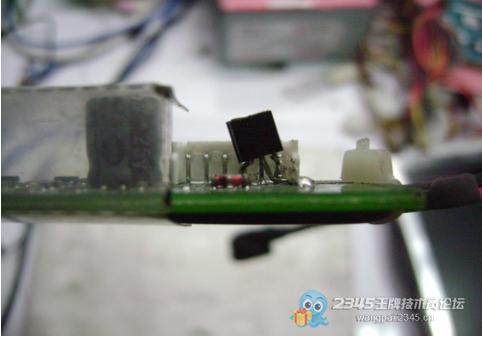

　　根据高压板的工作条件：供电，地，开启信号.这三个我们上面还少了一个就是开启信号.不用担心哥用一个7805就搞定，高压板的开启信号是一个高电平那么我们用7805从 12V 供电中稳压一个 5V 出来接到开启信号 处就 OK.7805 的三个引脚按以下接.输入脚接高压板的 12V 供电,地接高压板地,输出脚接

　　高压板的开启信号脚如下图

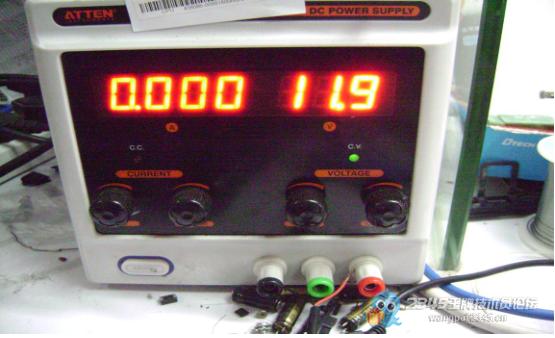

　　单要这个还不行,还得加上一个 12V 的电源,我喜欢用修笔记本用的稳压电源还可以看到每个灯管的电流,有问题的灯管一般电流都会比正常的大,正常灯管电流都在 0.4 到 0.5A 之间,长的跟短的也不一样,每台机中都必须是平衡的,有些 19 寸显示器中四根灯管会有两个灯管电流会大一点这是正常的(每组中会有一个电流大的 一个电流小的,这样组合起来就平衡不会保护).

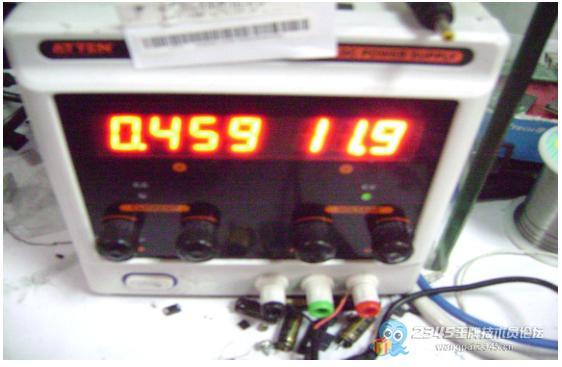

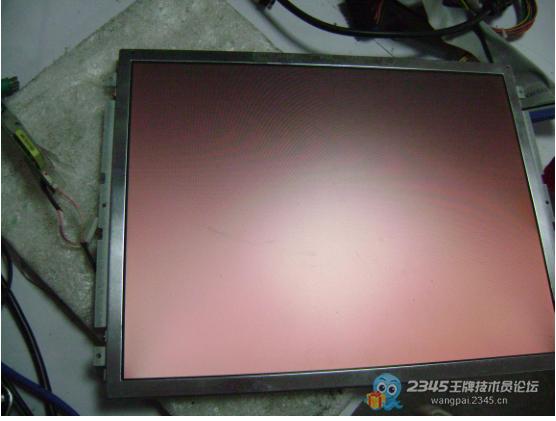

　　接上其中一根灯管试一下,接上 12V 看电流是 0.459A 看屏是红的这个灯管一定有问题.

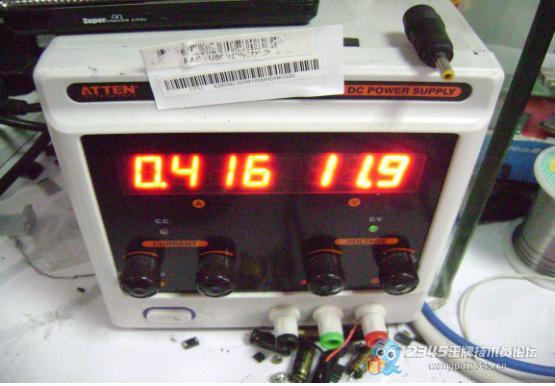

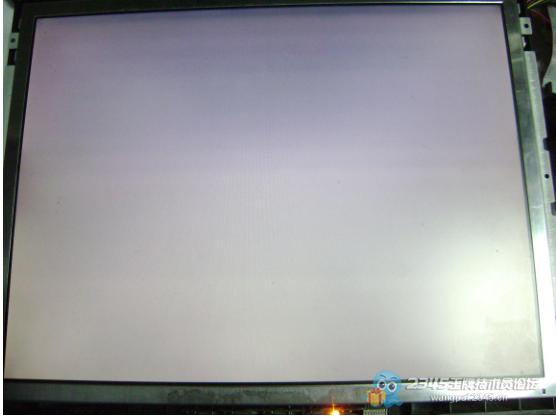

　　更测一下另外一根电流是 0.416A 屏是正常发亮白白的光.这样看来是先测那一根灯管引起红屏的.

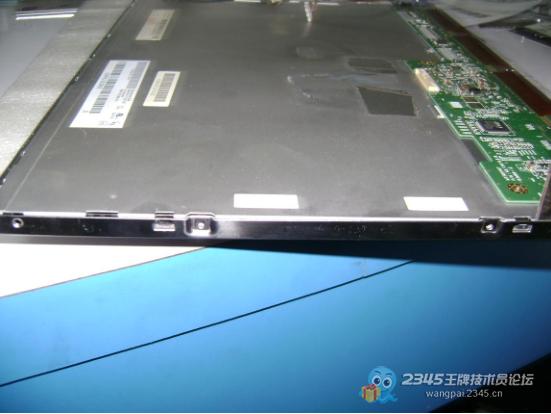

　　问题灯管找到就拆屏换它.先把屏板电路上的固定外壳螺丝拧下把外壳拆一边去.

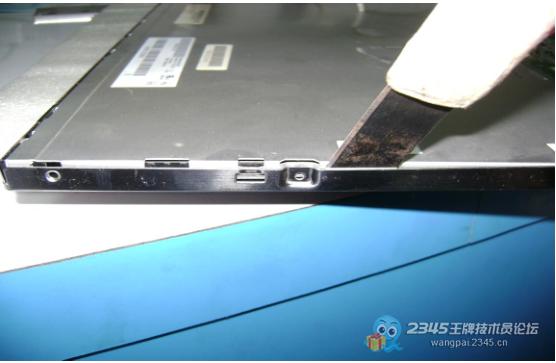

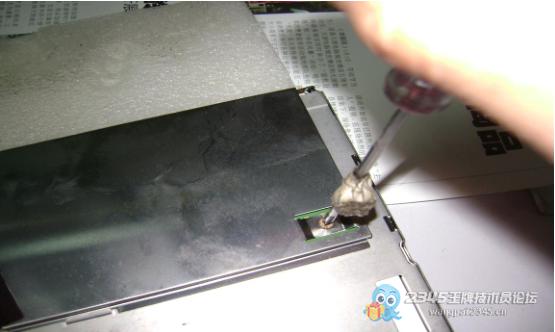

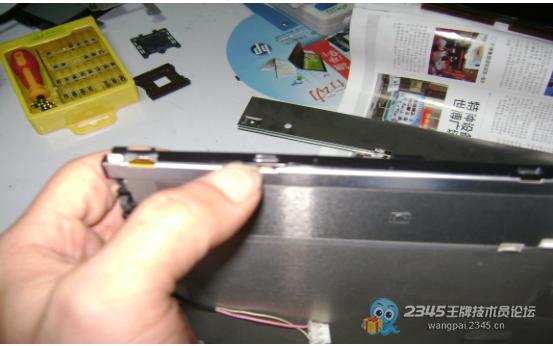

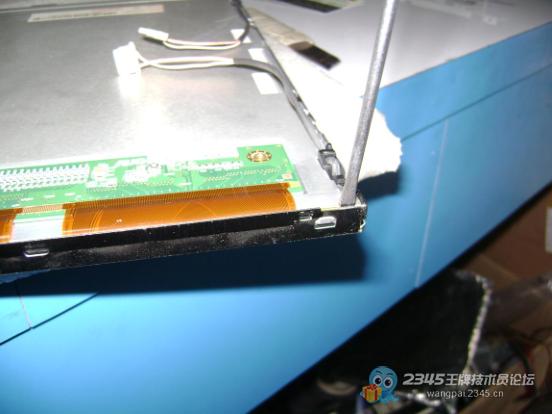

　　然后找到固定屏的外铁壳拆掉,先要找到用来固定的卡扣找到一般四边都有,用刀片戒一字螺丝刀把它压出来

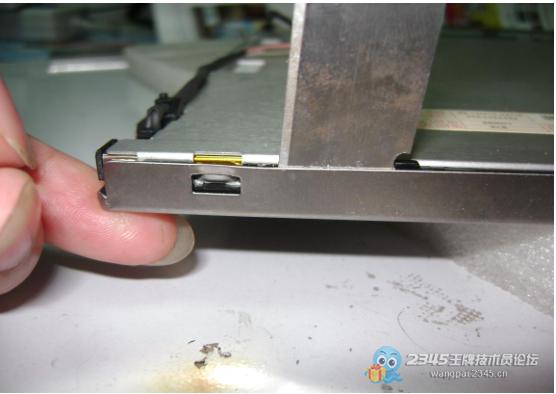

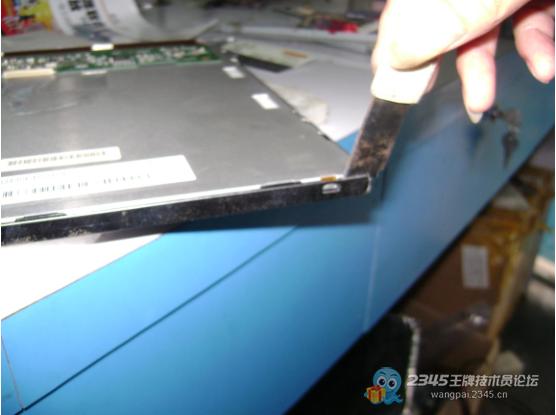

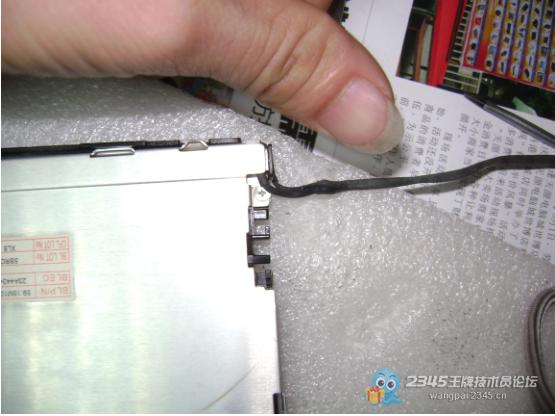

屏左右的卡扣

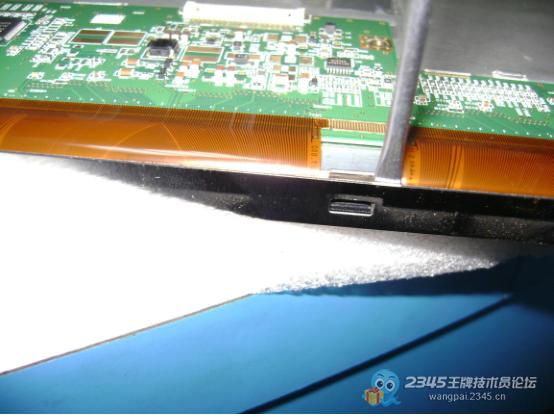

　　拆到有软线的一边时一定要注意,最好用一字螺丝刀压,用刀片压不小心会把线搞断.同时不要压到线,线一压断就会出来一条亮线戒暗线,到时不好跟客户交代.

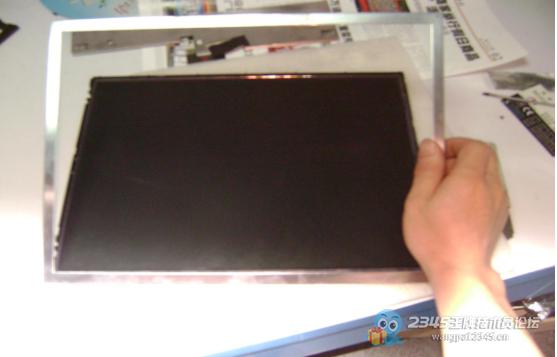

　　压完卡扣就把外铁壳拿开.拿时最后是有线的一边最后离开要不然有时不注意也会把软搞断.

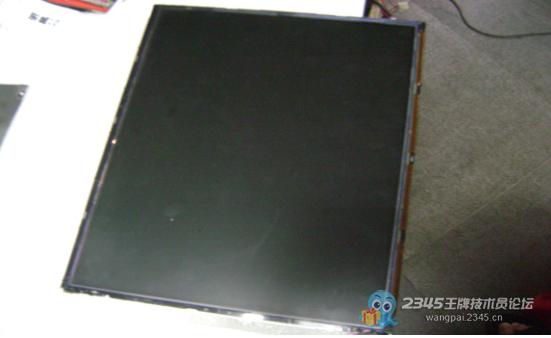

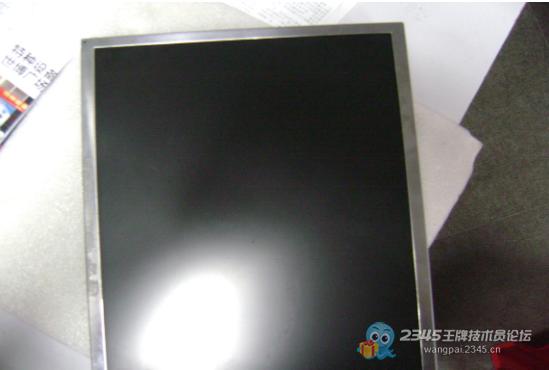

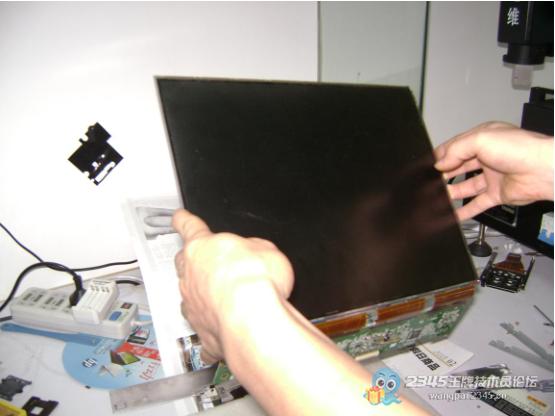

　　接着就把屏面板拿到另一边放好不要压坏,这个东西坏了就不得了,液晶显示 80%的成本都在.

　　下来还有一个塑胶的外壳也是用卡扣卡紧的,把卡扣压开后把它搬走.

　　有些在角落边上还有一两个螺丝固定的记得把它拧开.

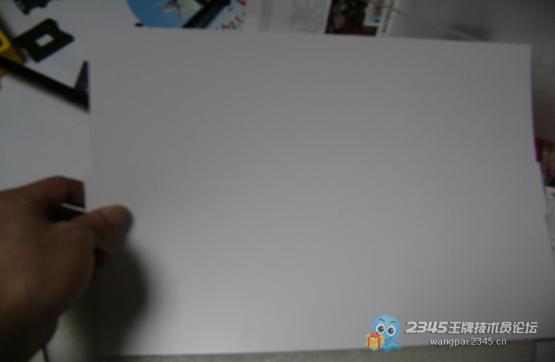

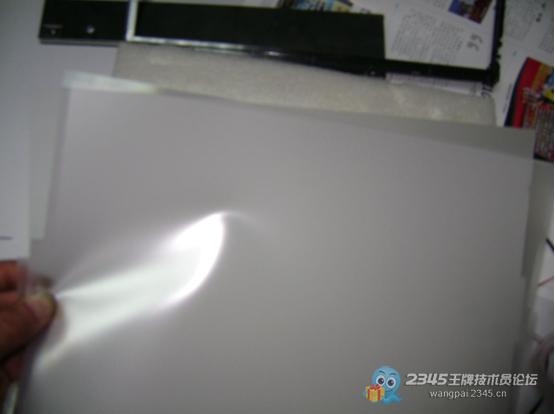

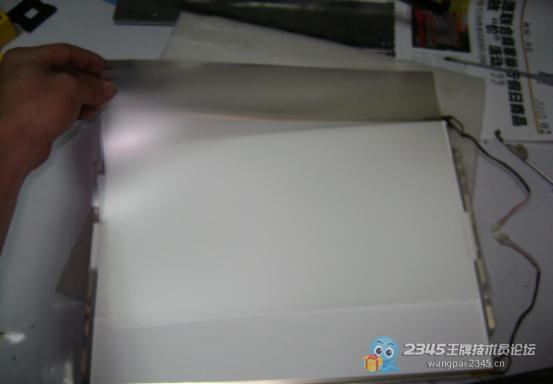

　　把塑胶框拿走后出现的就是我们平常说的扩散膜之类的三张东西,拿时一定要一起拿放回去时也是一起放

　　不要搞错位置.

　　把后铁壳取走剩下塑胶基板跟反光片,灯管插槽把这两样东西压在一起.

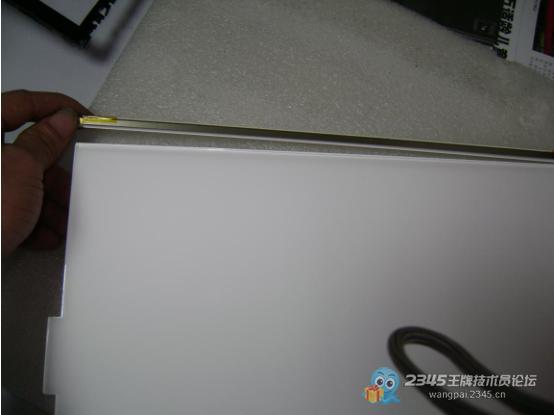

　　把灯管慢慢的拿出来.

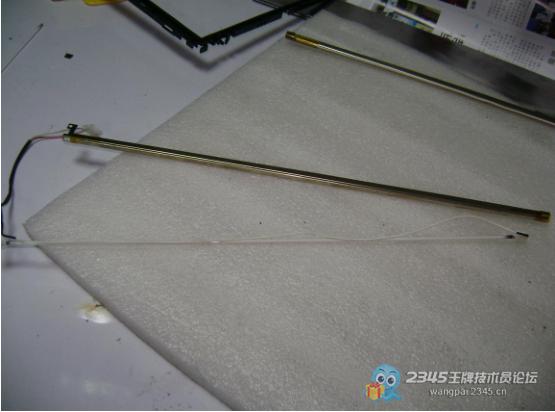

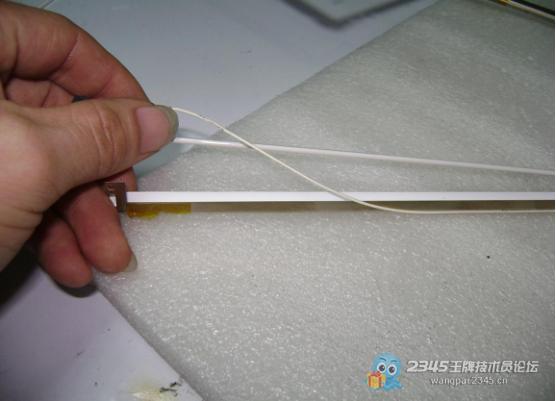

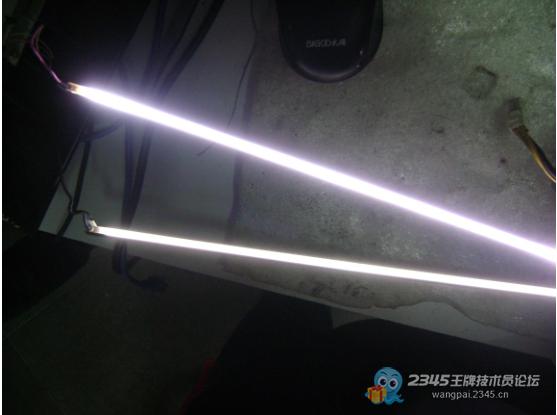

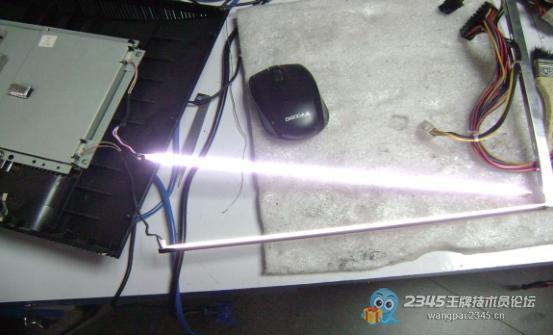

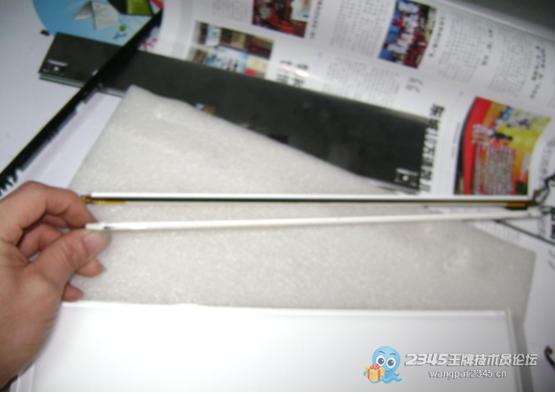

　　下面就是我们取出来的两根灯管.一般情况下如果只是坏一根就只拿坏的那一根出来换.

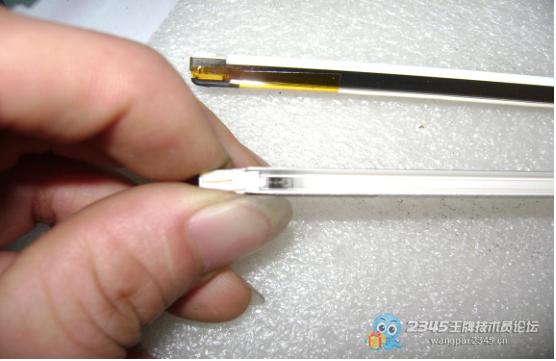

　　拿出来后对比一下坏的那根明显的有发黑的部位,灯管老化都是这个现像

　　把灯管槽后面的小线清理好之后把灯管从灯槽中取出.

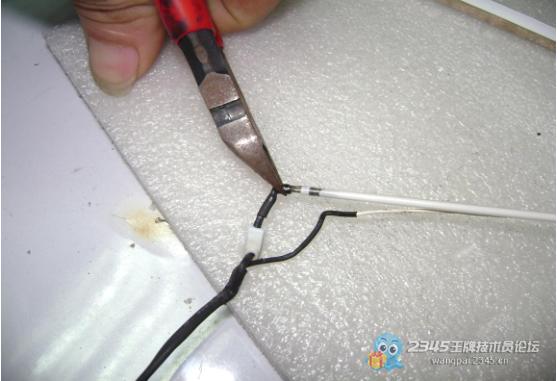

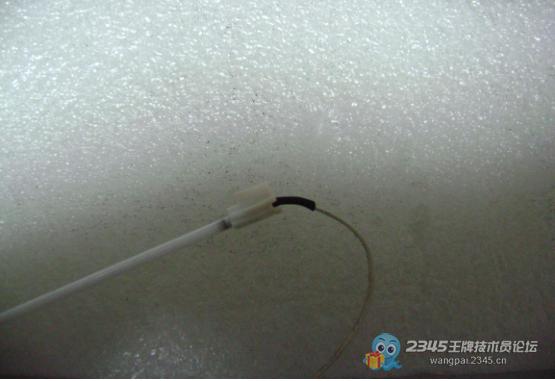

　　把定固定灯管的白色胶套往后拉好,剪断灯管的连接线.

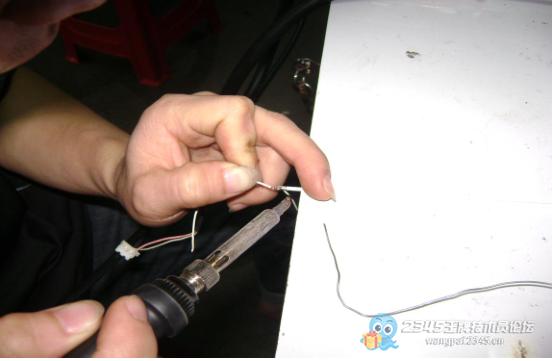

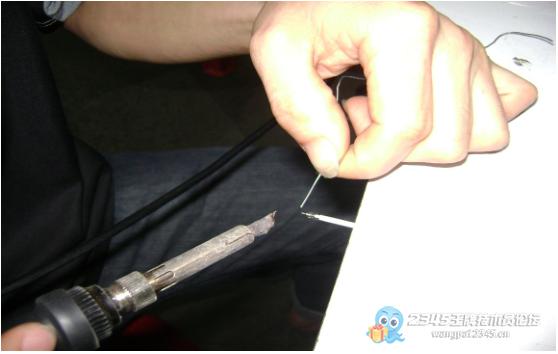

　　拿出新灯管上好焊锡放好热缩套管之后把灯管线焊上去.

　　焊的时间丌能超过三秒,而且不能焊得像个扫把一样出现尖尖的,要圆圆的焊点要不会面会顶穿套管出现

　　打火现像.

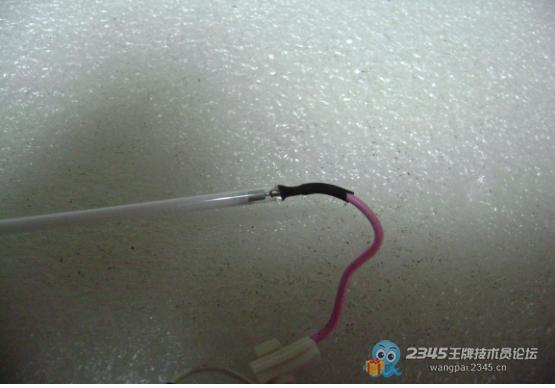

　　把热缩套管套上用风枪吹一下.

　　把固定灯管的白色胶套拉回去

　　灯管焊接处理好后要上电测试一下有没正常点亮,不能亮戒者保护时要查清楚是什么问题,有些是新灯管不

　　旧灯管内阻不一样高压板保护的,有些是焊点不好虚焊的.

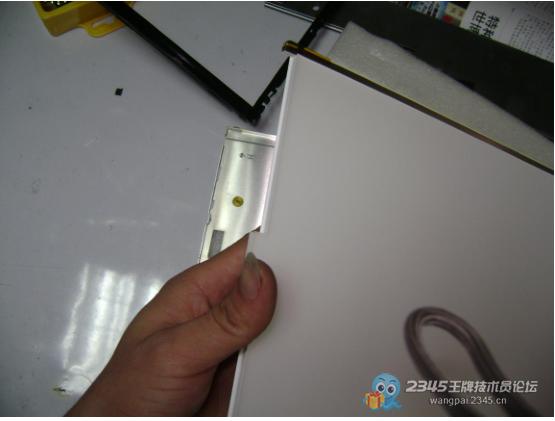

　　测试好后把灯管反光片塑胶基板装回去,下面这张就是反光片装时一定要压平不能鼓起来要不然会出现光

　　不平衡有些地方亮有些地方暗

.

　　扩散膜出要一起装好不要反了

　　液晶面板也要慢慢的装不能太过用力压,不小心会压坏特别在角上的容易压坏.

　　中间安装时因相机没电没有拍机片,只要你们按拆时的反顺序装到对应的位置就 OK . 把外铁壳装上.

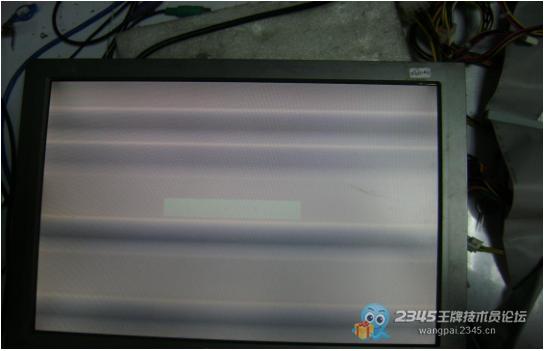

　　上电测试不再红屏,但还是有一条条的线在走动.后在我拆开电源板来看到一个 5V 供电的滤波电容

　　470UF/16V 的爆掉换后就正常了.这种现像是驱动板供电不稳定有杂波引起图像有干扰.

　　以上是换灯管的一个过程,在换的过程中一定要绅心多观察.不能用力过大.有灯管换时多动动手练多两次就

　　找到感觉了.
